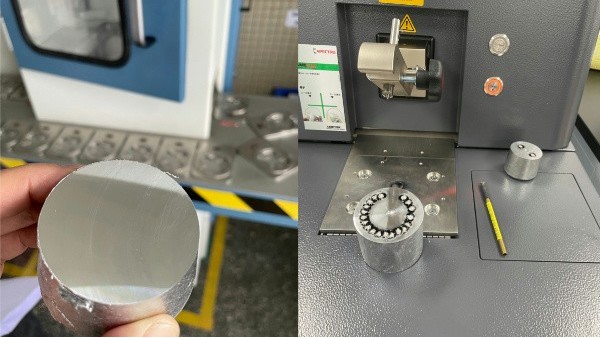

直读光谱仪作为一台专门的金属材料成分检测的设备，可以说直读光谱仪测的准不准，全靠样品制备质量好不好。所以规范的制样流程不仅能提升检测效率，还能延长设备使用寿命。以下是直读光谱制样的核心步骤及注意事项。
样品选择
选取具有代表性的待测材料，避免裂纹、气孔或夹杂等缺陷。对于异型件（如管材、线材），需切割成适合仪器检测的规格（通常直径≥15mm，厚度≥5mm）。
切割与标记
使用砂轮切割机或线切割设备取样，注意控制切割温度，防止局部过热导致成分偏析。切割后需对样品进行编号并记录材质信息。
打磨与抛光
用砂轮机或锉刀去除切割面的氧化层，确保露出新鲜金属表面。
依次使用不同目数的砂纸（建议从60目逐步过渡到240目）打磨，消除划痕。
对铝、铜等软金属，推荐使用硬质合金磨盘抛光，避免砂纸颗粒嵌入表面。
清洁处理
用无水乙醇或丙酮擦拭样品表面，去除油污及粉尘。
使用干燥压缩空气吹扫，防止残留物干扰激发点。
铸铁/不锈钢：建议增加预磨时间，避免碳化物脱落影响碳元素检测。
镀层材料：需完全去除表面镀层，露出基体材料。
粉末冶金件：需通过压片机成型后再进行表面处理。
|
问题现象 |
可能原因 |
改进措施 |
|
激发点发黑 |
表面清洁不彻底 |
增加丙酮清洗次数 |
|
数据波动大 |
样品存在微小气孔 |
重新取样并增加打磨时间 |
|
元素含量异常 |
抛光时引入污染 |
更换专用抛光耗材 |
完成检测后，需用标准样品对仪器进行标准化校正，并及时清理样品台残留金属屑。建议每检测50个样品后，用专用电极刷清洁激发枪。
规范的制样流程是直读光谱分析的基础。通过控制样品尺寸、表面光洁度及清洁度，可显著提升检测重复性与准确性。对于不同材质的样品，需针对性调整制备方案，同时建立标准化操作流程（SOP），确保实验室检测质量稳定可靠。
咨询电话
全国服务热线
扫一扫 微信二维码
